家 / 製品 / JDB固体潤滑ベアリング / Tスロットガイド自己潤滑青銅スライドプレート、JSOL埋込青銅オイルレスウェアプレート
卸売 Tスロットガイド自己潤滑青銅スライドプレート、JSOL埋込青銅オイルレスウェアプレート

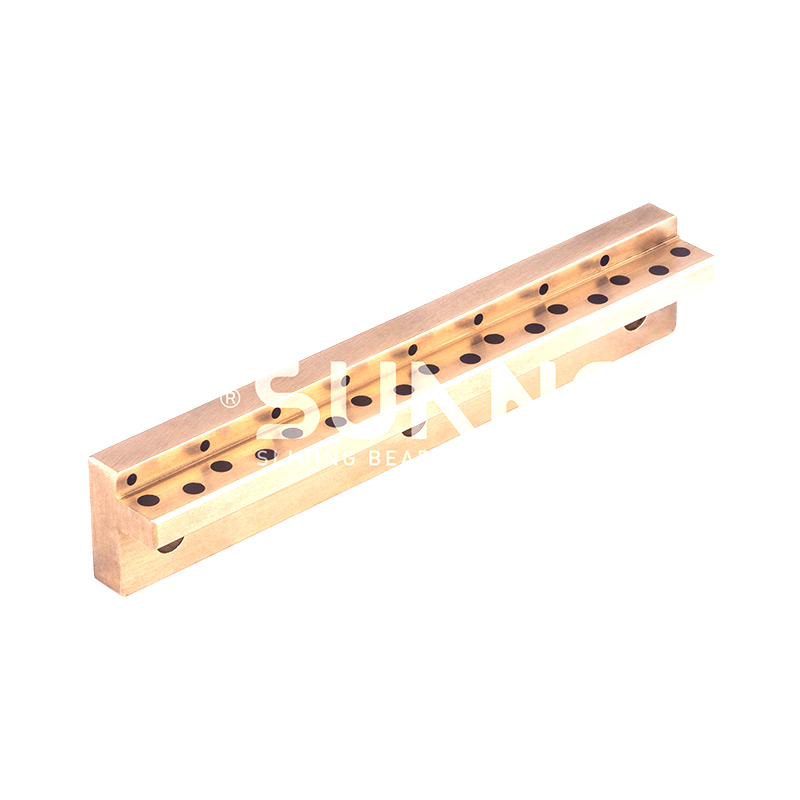

Tスロットガイド自己潤滑青銅スライドプレート、JSOL埋込青銅オイルレスウェアプレート
  • Tスロットガイド自己潤滑青銅スライドプレート、JSOL埋込青銅オイルレスウェアプレート
  • Tスロットガイド自己潤滑青銅スライドプレート、JSOL埋込青銅オイルレスウェアプレート
  • Tスロットガイド自己潤滑青銅スライドプレート、JSOL埋込青銅オイルレスウェアプレート

Tスロットガイド自己潤滑青銅スライドプレート、JSOL埋込青銅オイルレスウェアプレート

製品説明:

JSOL 埋め込み型ブロンズオイルレスウェアプレート 高い耐久性と低メンテナンスを必要とする標準的な機械コンポーネント向けに設計されています。頑丈なスチールの裏地と埋め込まれた青銅合金が特徴で、外部潤滑なしでも摩耗に強く摩擦を軽減します。

主な利点は次のとおりです。
自己潤滑性 – 埋め込まれたブロンズが過酷な条件下でも継続的に潤滑を提供します。
高耐荷重 – 摩耗を最小限に抑えながら、高い動的負荷と静的負荷に耐えます。
耐食性 – 過酷な産業環境に適しています。
統合が簡単 – 標準コンポーネントと互換性があるため、シームレスにアップグレードできます。

お問い合わせ
前の：長方形埋め込みグラファイトブロンズ摩耗パッド、金型用メンテナンスフリーブロンズガイドプレート JTWP
次：JDB-5 鋼基オイルレスブッシュ、グラファイトインサート鋼ブッシュ

製品説明

標準番号 W L ボルトの位置 取り付けボルト
L1 L1 サイズ 数量
JSOL-26×100 26 100 60 - M8 2
JSOL-26×150 150 55 - 3
JSOL-26×200 200 55 50 4
JSOL-32×100 32 100 60 - M10 2
JSOL-32×150 150 55 - 3
JSOL-32×200 200 55 50 4
JSOL-32×250 250 70 70
JSOL-50×200 50 200 55 50
JSOL-50×250 250 70 70
JSOL-50×300 300 65 65 5
JSOL-50×350 350 80 75

製品紹介

Tスロットガイド JSOL埋め込み ウェアプレート

Tスロットガイド自己潤滑青銅スライドプレート、JSOL埋込青銅オイルレスウェアプレート

T スロット プロファイル スライドプレート オイルレスウェアプレート
TS Tスロットガイド
260 最高温度 °C
190 N/mm² 荷重
T-Slot Guide Self-lubricating Bronze Slide Plate
製品概要

この T スロット ガイド自己潤滑ブロンズ スライド プレートは、機械やオートメーション システムにおける正確な直線ガイド用に設計された T 字型プロファイルを備えています。 T スロットの形状により、相手コンポーネントと確実に係合し、横方向のずれを防止しながらスムーズなスライド動作を可能にします。グラファイトプラグが摺動面に埋め込まれており、動作寿命全体にわたってメンテナンスフリーの潤滑を提供します。青銅製の基材は最大 190N/mm² の荷重に耐え、優れた耐摩耗性を備えています。特定のアプリケーション要件に合わせてカスタム T スロット寸法、グラファイト パターン、取り付け構成を利用できます。

Tスロット精密ガイド T 字型のプロファイルにより、嵌合スロットと確実に係合します。スムーズな直線運動を維持しながら横ズレを防止します。
埋め込みグラファイト潤滑 摺動面にはグラファイトプラグが埋め込まれています。スライドプレート用途にメンテナンスフリーの継続的な潤滑を提供します。
高耐荷重 ブロンズ基板は最大 190 N/mm² の荷重に対応します。耐久性の高いガイドおよびスライド用途に適しています。
カスタマイズ可能な構成 T スロットの寸法、グラファイト パターン、取り付け穴は、特定のアプリケーション要件に合わせて調整可能です。
主な利点
  • T スロット プロファイルが確実な横方向のガイドを提供し、ズレを防止します。
  • グラファイト埋め込み設計により、生産時の潤滑メンテナンスが不要になります
  • ブロンズ基材により高い耐摩耗性と耐荷重性を実現
  • 特定のスロット構成にカスタム寸法が利用可能
  • 安全に設置できるように取り付け穴を構成可能
製品の特徴
  • 材質: CuSn8 ブロンズ、高純度グラファイトプラグ付き
  • プロファイル：Tスロットガイド構成
  • グラファイト被覆率: 滑り面で 18 ～ 22%
  • 厚さの許容差: ISO h9 (20°C 基準)
  • 動作温度: -40°C ～ 260°C 連続
アプリケーションシナリオ
Tスロットリニアガイドシステム 工作機械用スライドプレート 自動化機器ガイド プレスツールスライドシステム 重機用スライドガイド カスタム機械用スライドプレート 産業用測位システム 金型スライド機構
カスタマイズ可能 T スロット ガイド プレートは、特定の用途に合わせてカスタマイズできます。オプションには、カスタム スロット幅、深さ、全体の寸法、グラファイト プラグ パターン、取り付け穴の位置、表面仕上げが含まれます。標準以外の構成についてもエンジニアリングに関するコンサルティングを利用できます。
スロット幅: カスタム 長さ: カスタム 取り付け: カスタム穴
よくある質問

T スロット プロファイルは確実な横方向の係合を提供し、操作中にスライド プレートが横方向に移動するのを防ぎます。これにより、一貫したリニアガイドが確保され、機械用途での位置決め精度が向上します。

Tスロットガイドの摺動面にはグラファイトプラグが格子状に配置されています。プラグの数と間隔はプレートの寸法に応じて異なり、摺動領域全体に均一な潤滑が保証されます。

はい。 T スロットの幅、深さ、プレート全体の寸法は、既存の機械や新しい装置設計の特定のスロット構成に合わせてカスタマイズできます。

指定された穴にボルトを使用して取り付けます。 T スロットがきれいで、破片がないことを確認します。ガイドプレートの歪みを防ぐため、ボルトを段階的に締めてください。

表面の摩耗が 0.5mm を超えた場合、摺動面のグラファイトが元の被覆率の 12% を下回った場合、またはプレートの T スロット エッジに変形や過度の摩耗の兆候が見られた場合は、交換してください。

タイプ Tスロットガイド
材質 CuSn8 ブロンズ
潤滑 グラファイト埋め込み
最大荷重 190 N/mm²
カスタム 利用可能
